译文：热图

原文：Heatmap

使用分析器（profiler）能够解决的问题可以划分为两大类：

1. 优化整体资源使用量
2. 解决间歇性性能问题

火焰图对于第一类问题比较趁手，但对于分析短暂性异常帮助不大，因为火焰图提供的是聚合视图，缺乏任何时间线信息。为分析解决第二类问题，async-profiler 提供了一个转换器 - 从 JFR 格式文件生成单 HTML 页面文件形式的交互式热图。

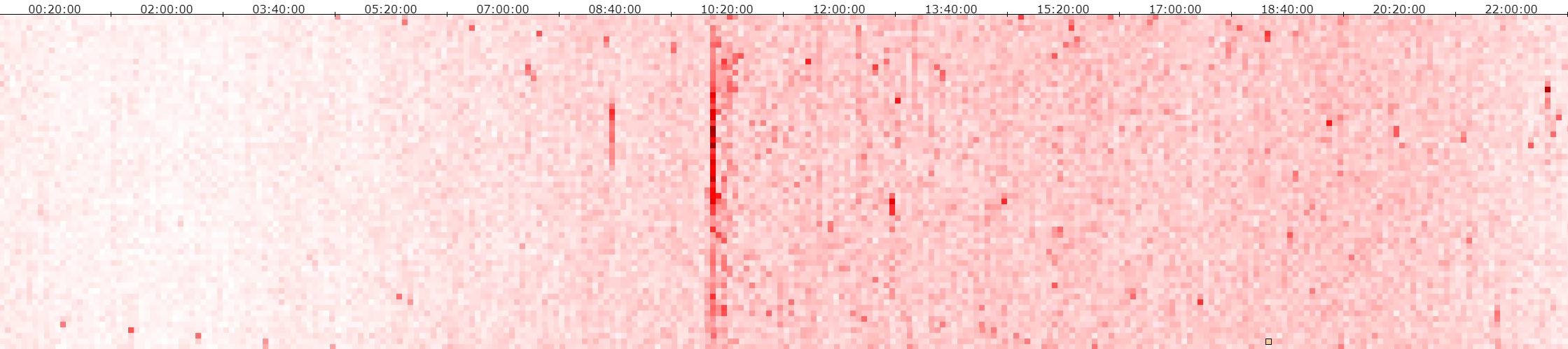

热图是性能分析数据的另一种表现方式，保留了采样点的时间戳。本质上，它是一个由彩色方块组成的二维时间线。每个方块代表一个较短的时间段（通常在毫秒到秒的范围内），方块颜色是第三维度：颜色越鲜艳，表示该时间段内发生的事件越多。

热图的思路借鉴自 FlameScope，然而 FlameScope 的目标是处理短时间（最多几分钟）的性能分析数据，而 async-profiler 的实现能够可视化长达 24 小时的记录，时间粒度可以小到 20 毫秒。并且， async-profiler 生成的热图不依赖于服务器（serverless），是独立的自包含的 HTML 文件，方便分享，仅需浏览器即可查看，无需其他特定软件。

热图的功能特性

全天性能分析

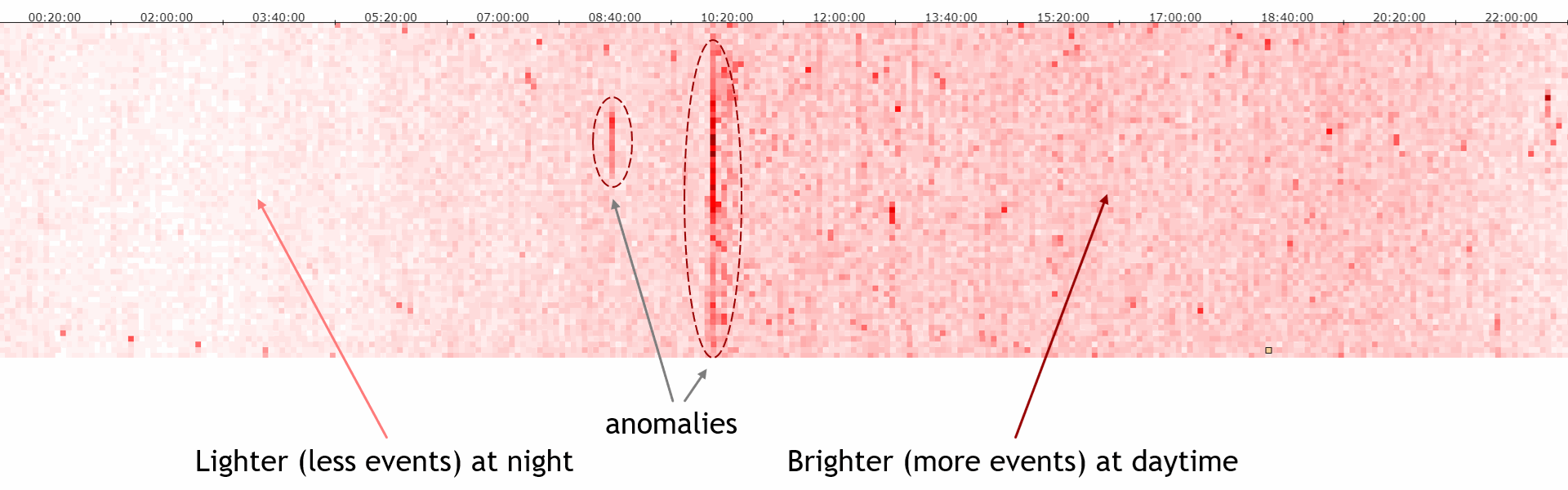

热图优化了信息密度。一整天连续的性能分析数据都可以展现在一个图像上，工程师可以一目了然地发现常规的活动模式和异常情况。

热图还优化了数据的空间占用。专门的压缩算法可以将 1GB 原始 JFR 记录压缩打包成大小仅为 10-15MB 的 HTML 页面。

缩放 / 放大

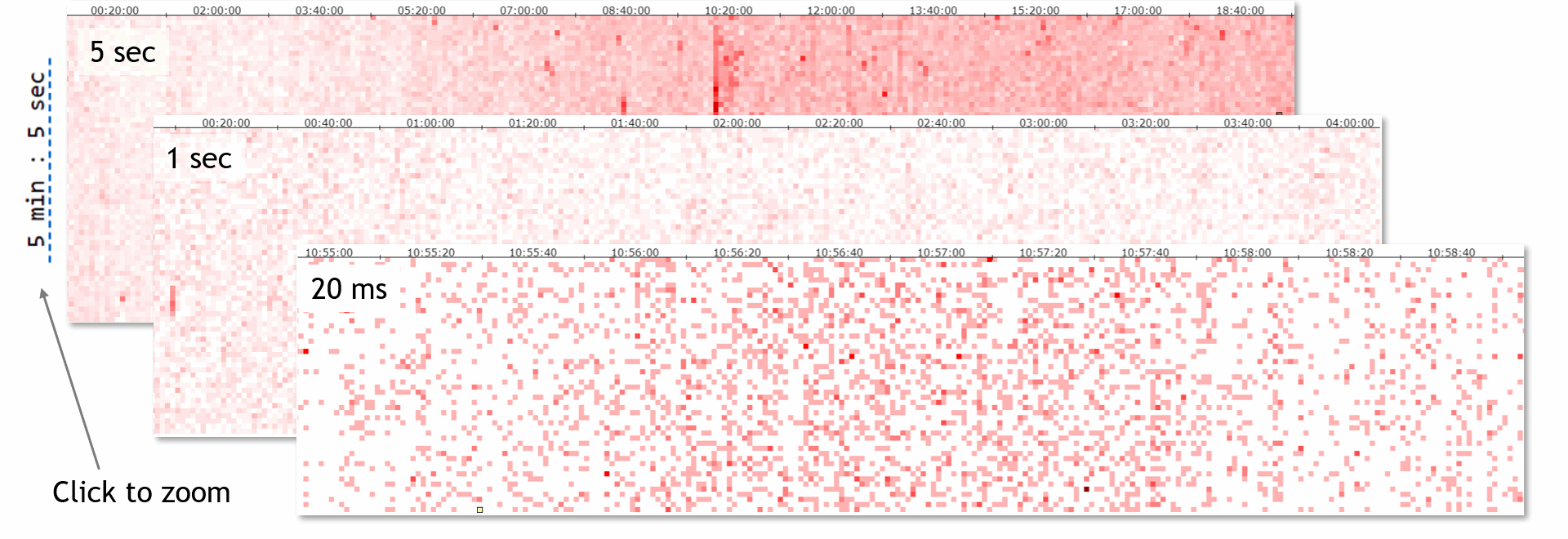

根据记录的持续时间和你感兴趣的细节程度，你可以切换三种可用的缩放级别。最大缩放级别下，每个垂直线条代表 5 分钟的墙面时钟时间，每个方块对应 5 秒的时间间隔。最精细（finest）缩放级别下，每个方块对应 20 毫秒，让你能够以高分辨率分析性能采样数据。

即时火焰图

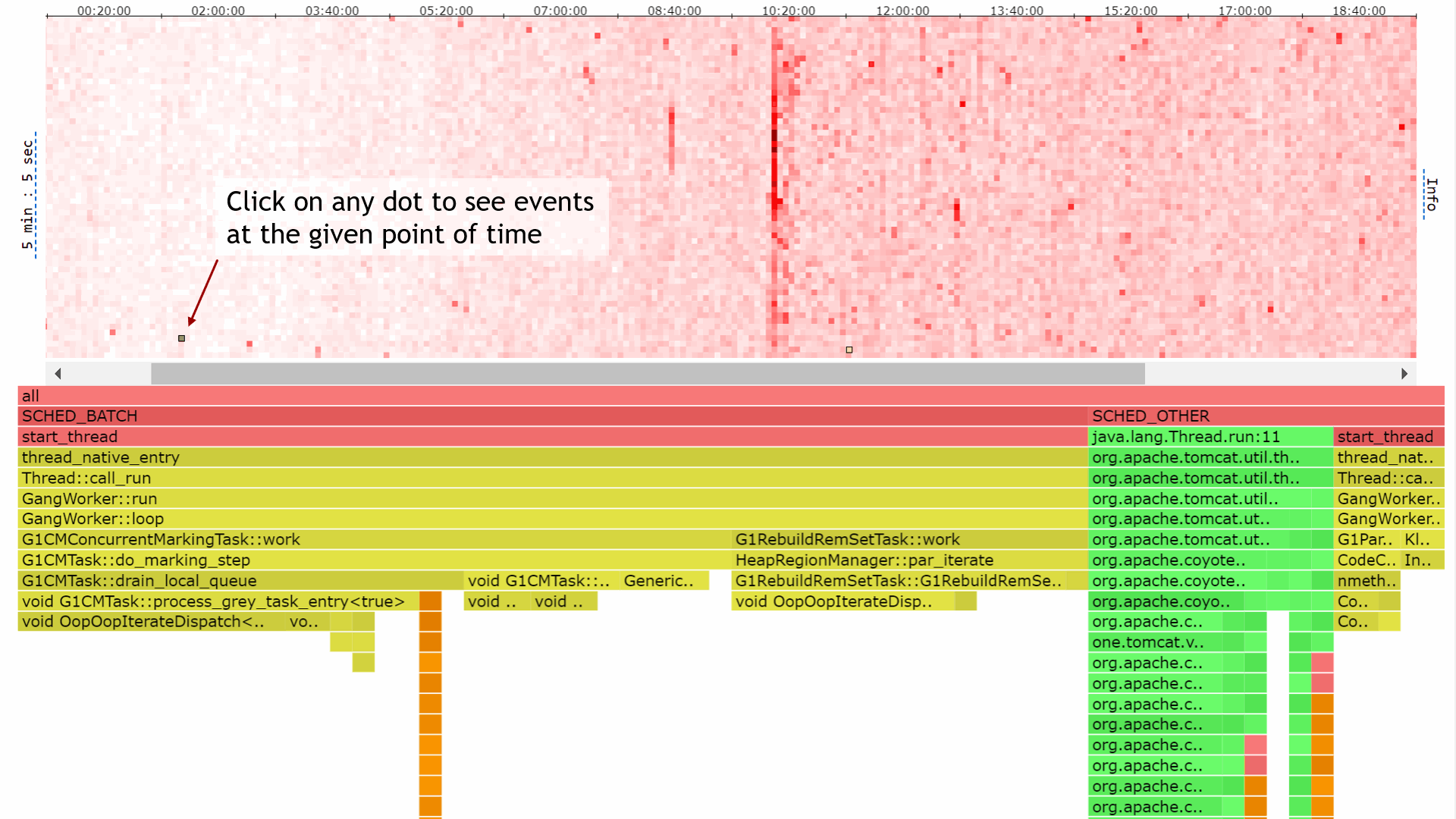

点击热图上的任意方块，将显示该特定时间间隔的火焰图。

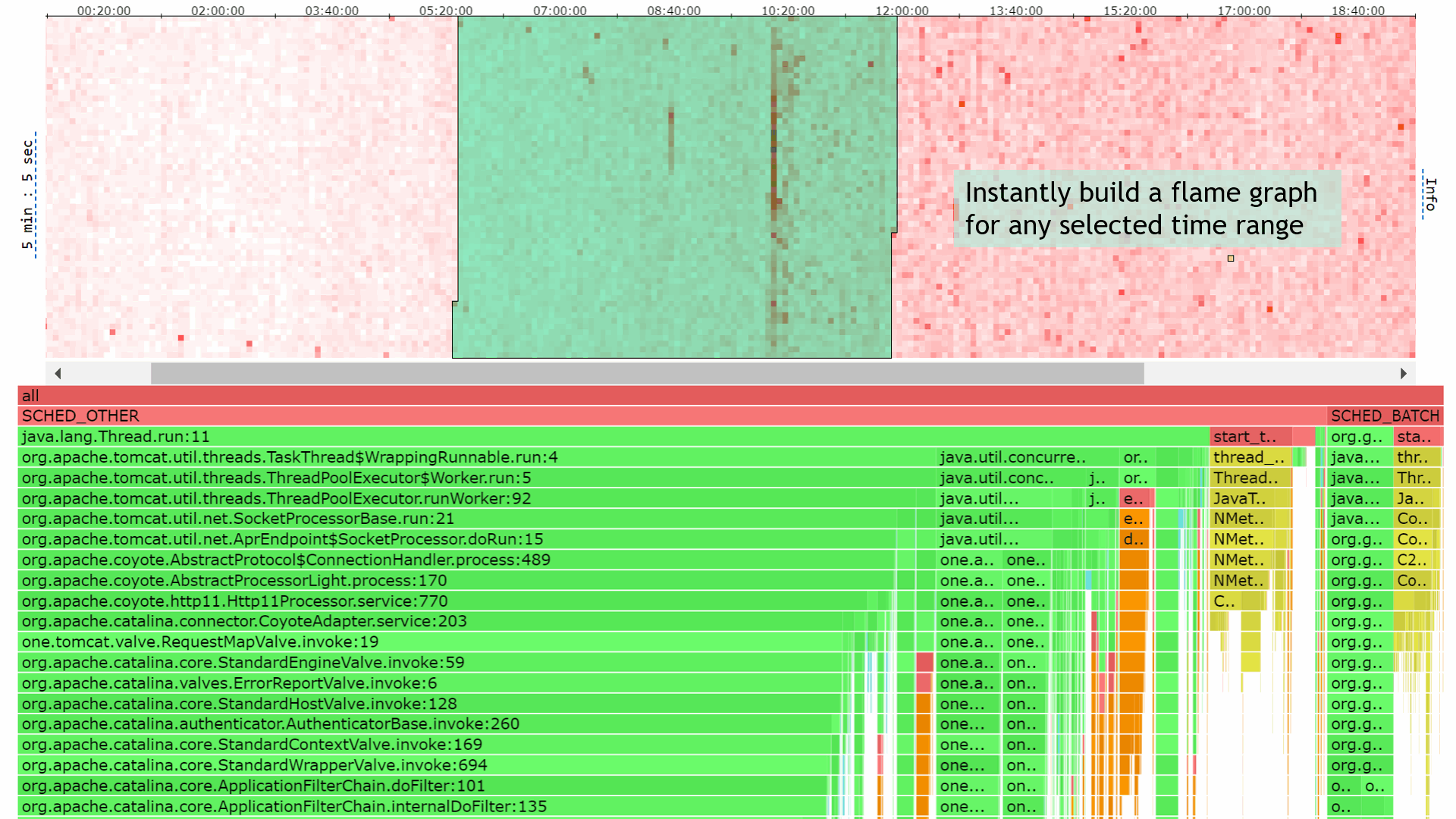

按住鼠标按钮，在热图上选择任意时间范围，将自动构建显示该时间范围的火焰图。

比较不同时间范围的性能分析数据

按照上述方法选择目标时间范围，然后按住 Ctrl 键，移动鼠标指针选择另一个时间范围作为基线，你将得到一个差异火焰图 - 突出显示在目标时间范围内比基线更频繁出现的调用栈。

搜索匹配

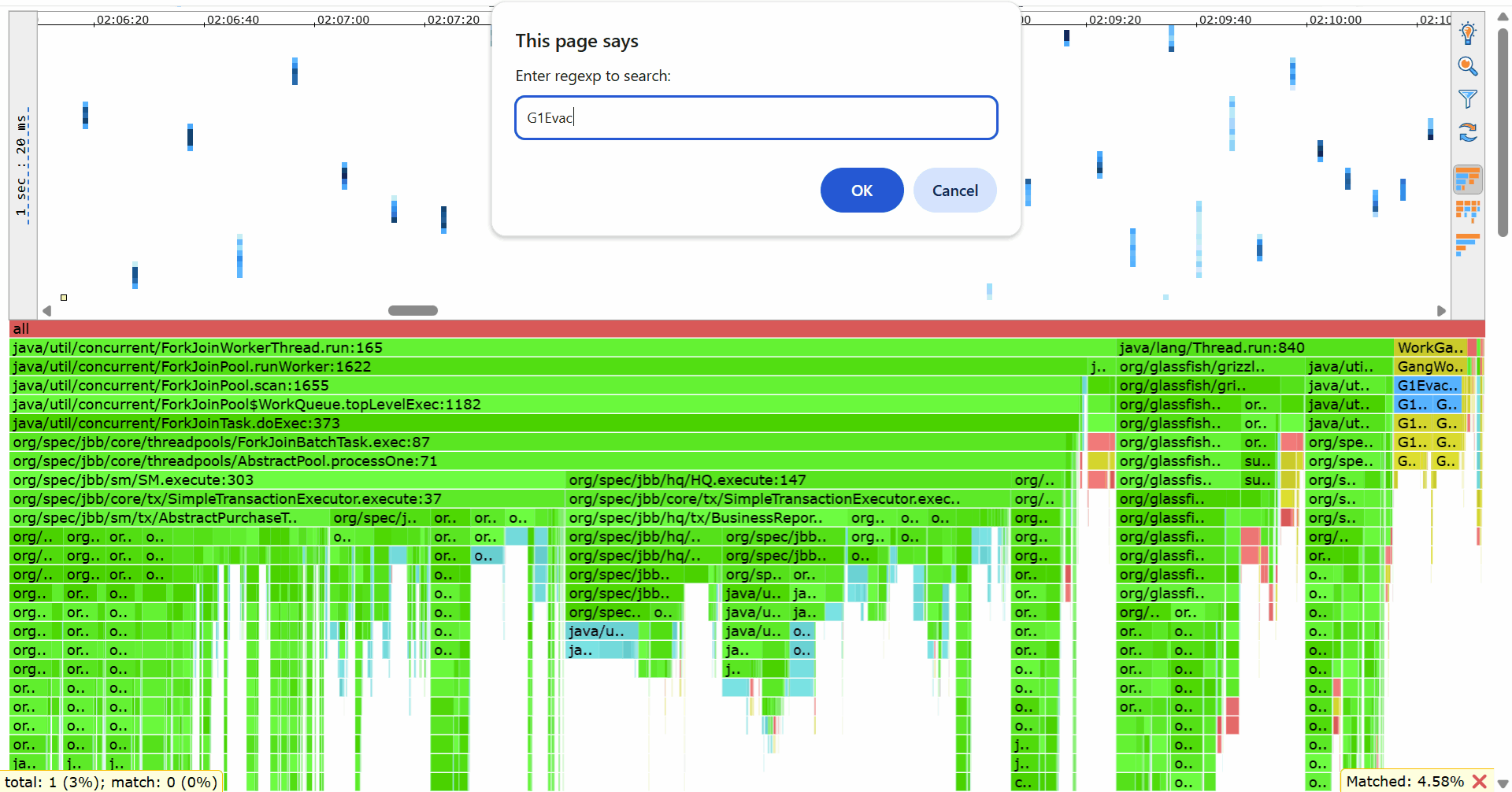

按下 Ctrl+F 并输入一个正则表达式，可以在整个热图中进行搜索匹配。匹配堆栈的时间区间方块将在热图中以蓝色高亮显示。如果有匹配的帧，也会在火焰图中高亮显示。

Ctrl+Shift+F 的作用相同，不过火焰图只会保留包含匹配帧的堆栈。其他堆栈都会被过滤掉。

生成热图

热图只能从 JFR 格式的记录数据生成。带着 -o heatmap 选项运行 jfrconv 即可。

jfrconv 标准选项（--cpu、--alloc、--from/--to、--simple等）均适用于热图生成。

示例：

jfrconv --cpu -o heatmap profiler.jfr heatmap-cpu.html
